Magnetický separátor s výsuvnými roštami MSV – Classic

Magnetický separátor MSV – Classic je základným a najrozšírenejším typom manuálne čisteného roštového separátoru, doposiaľ používaného v sypkých zmesiach.

Veľkostné modely a riešenia separátoru
MSV-Classic je vyrábaný buď pre pripojenie do kruhového, alebo hranatého potrubia.

MSV-Classic štandardne vyrábané modely, veľkosti:

• Pre kruhové potrubie o priemeroch: 100; 150; 200; 300; 400 mm
• Pre hranaté potrubie o rozmeroch: 100x100; 150x150; 200x200; 300x300; 400x400mm

V prípade potreby (atypické pripojovacie rozmery, nedostatočná stavebná výška) je MAGSY pripravená vyrobiť MSV Classic v upravených rozmeroch podľa dispozície, na zákazku.

Hlavnou prednosťou separátoru MSV – Classic:

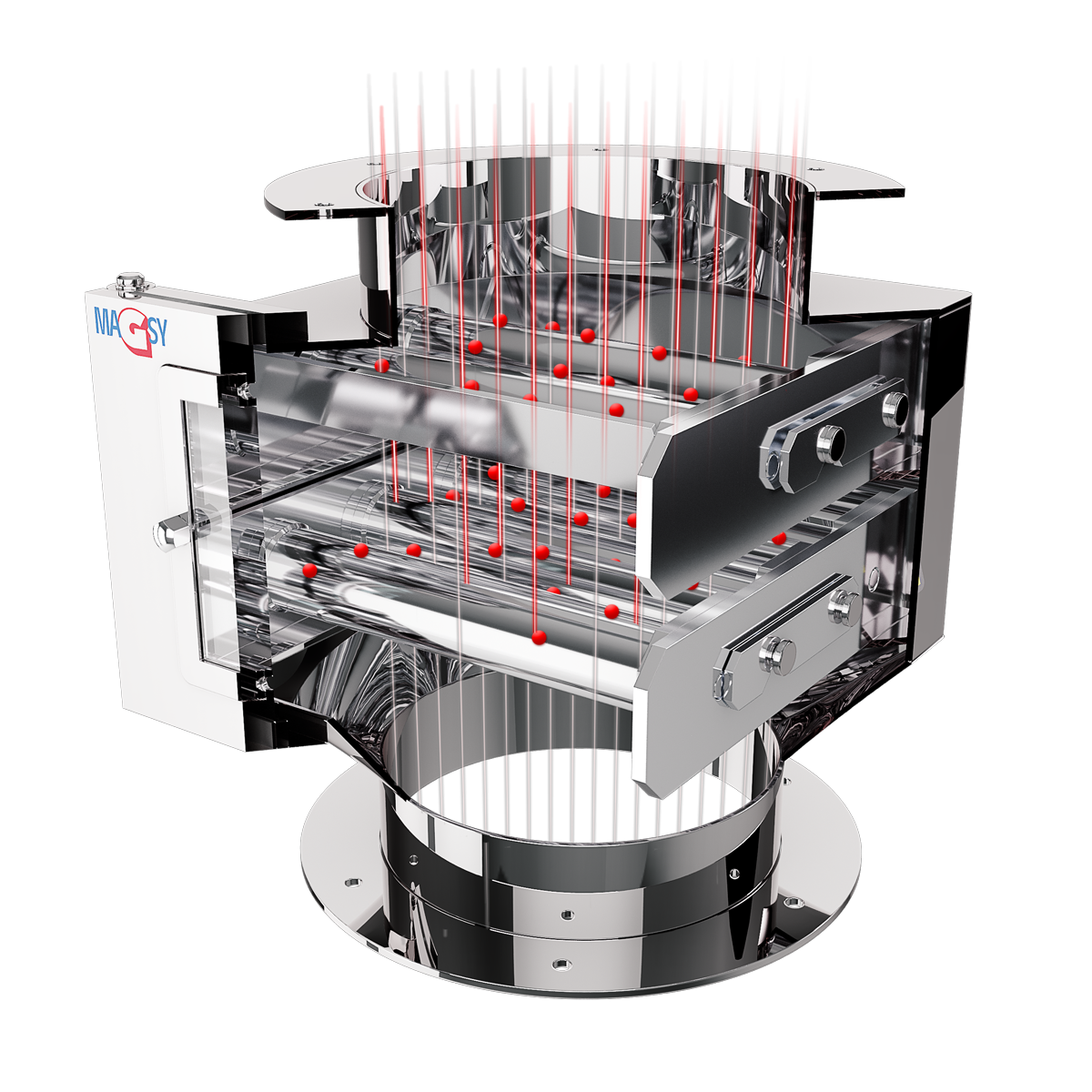

• Spoľahlivá separácia - labyrint dvoch poschodí roštov.
• Vysoká úroveň separácie - použitie najsilnejších NdFeB magnetov, a zníženie straty magnetickej sily presným obrobením krycej trubice jadra na hrúbku max. 0,6 mm.
• Voliteľný stupeň magnetickej výbavy jadier v stupňoch I, - VI. - správne riešenie úlohy separácie v závislosti na prevádzkových podmienkach a cieli separácie.
• Vysoká úroveň strojárenského spracovania - najlepšie použité materiály, vysoká presnosť strojného opracovania, odolnosť, trvanlivosť, montážna pripravenosť.

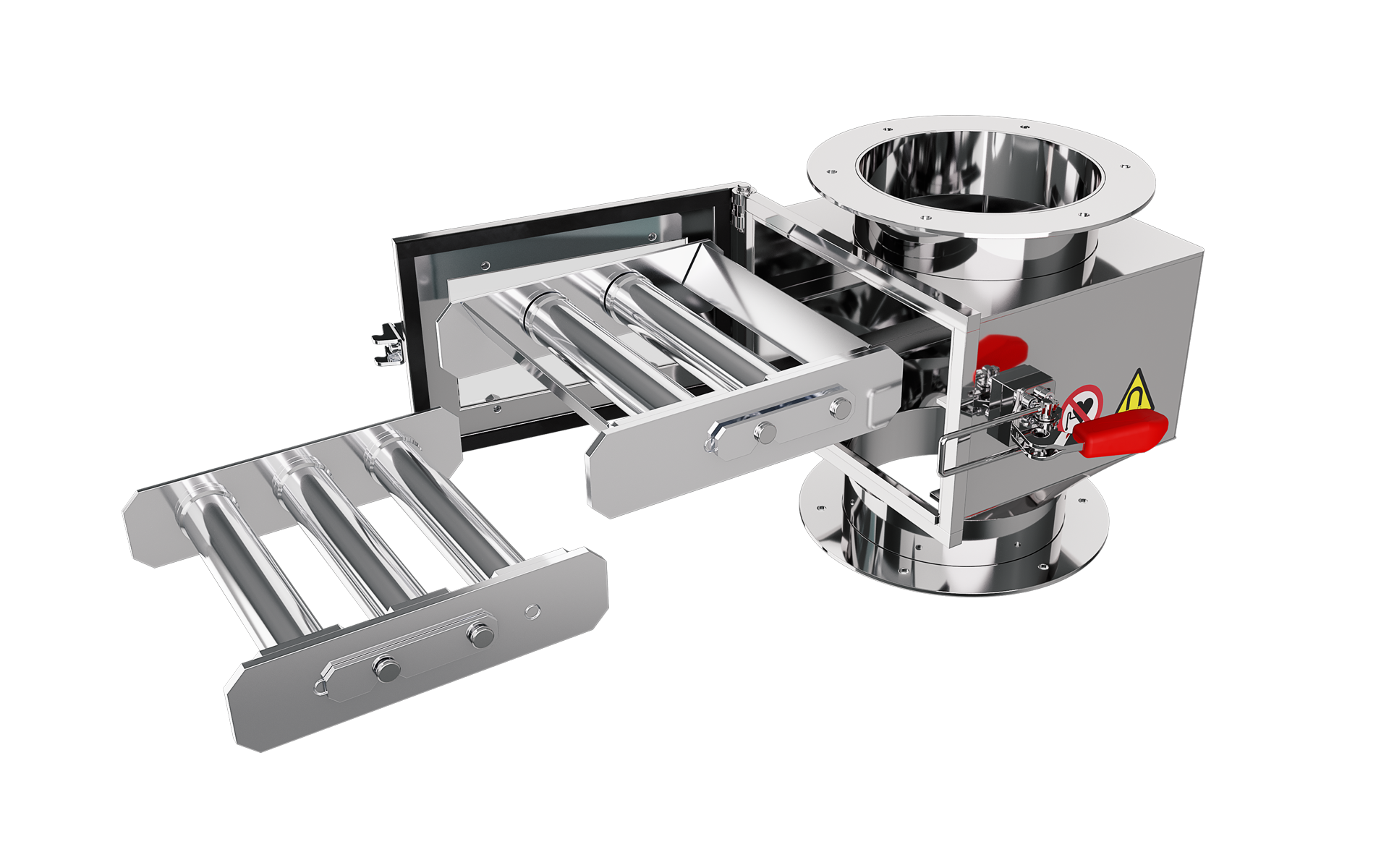

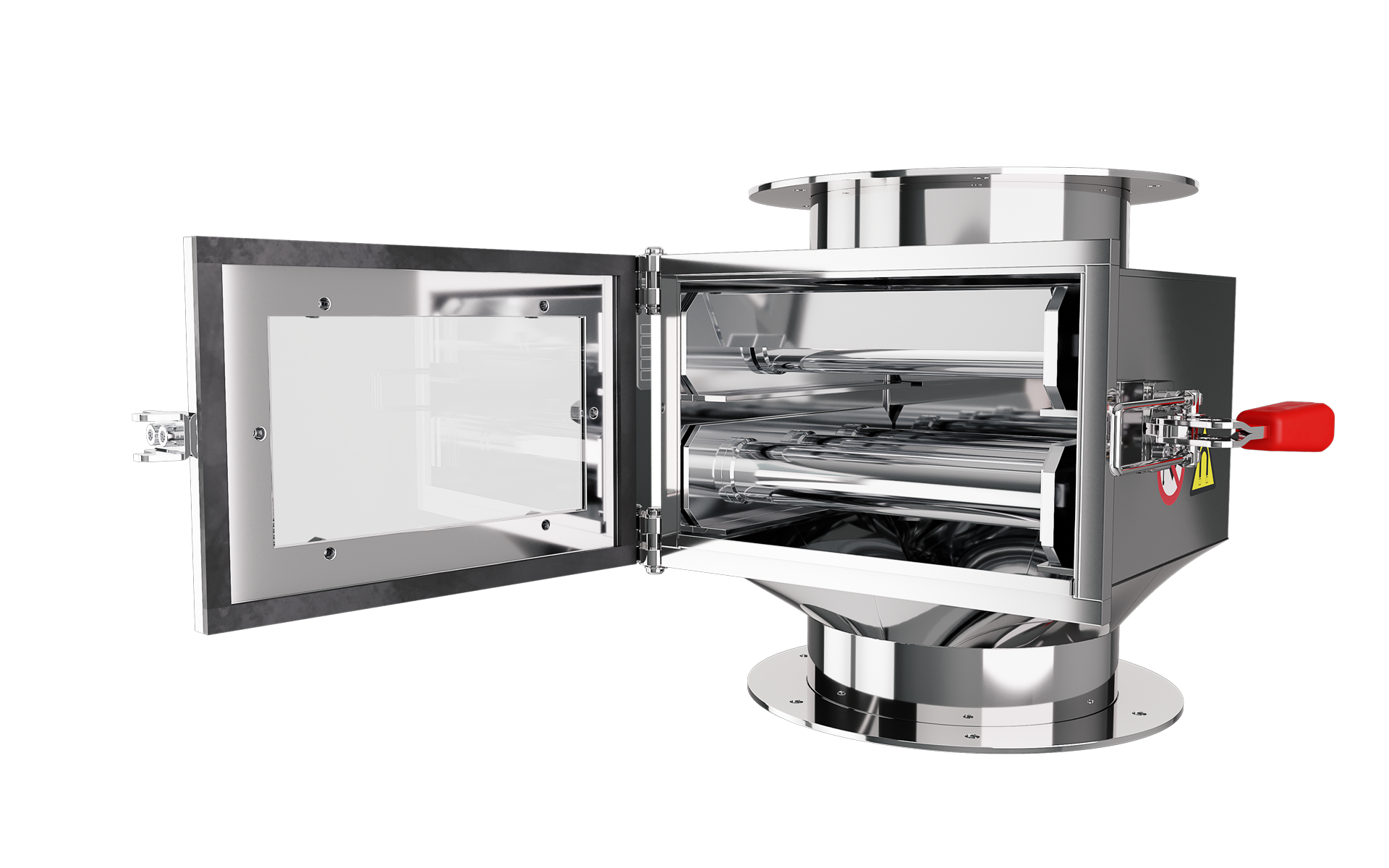

• Užívateľsky príjemný systém čistenia - systém vytiahnuteľných roštov a jadier,zníženie strát pracovného času obsluhy.

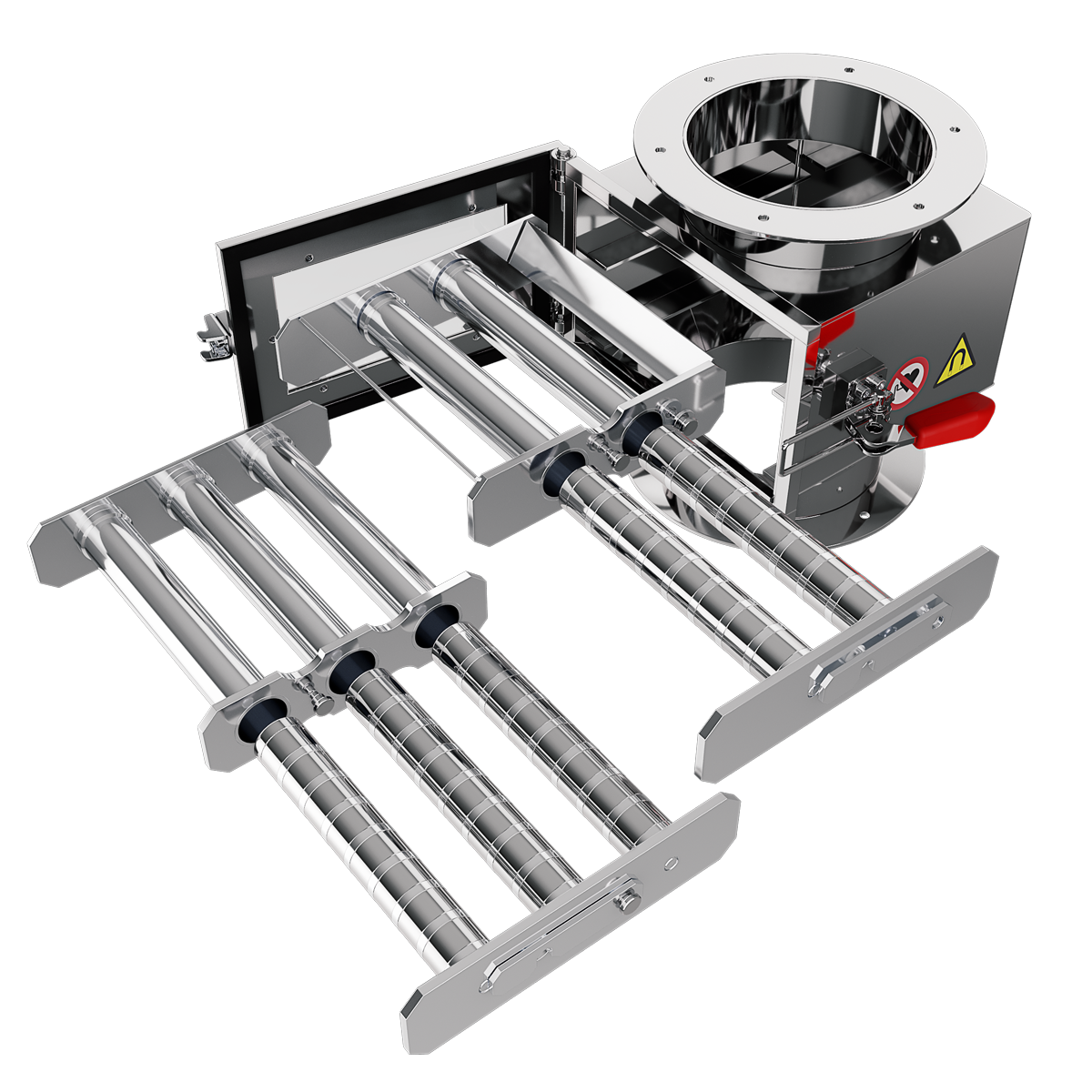

Podľa cielu magnetickej separácie, tj. buď ochrany technológie, alebo ochrany produktu média a tiež podľa prevádzkových podmienok úlohy je separátor možné vybaviť z hľadiska magnetického výkonu rôznou kompozíciou magnetického jadra, a to vo všetkých štyroch štandardizovaných stupňoch. Tzn., buď je uprednostnená hodnota magnetickej indukcie, alebo je potreba preferovať hodnotu odtrhovej sily. Podľa týchto kritérií je volená kompozícia jadra v stupňoch I. až VI. Rošty a magnetické jadrá MSV-Classic sú samostatne výsuvné. Tento systém zabezpečuje možnosť pohodlného a dobrého systému čistenia roštov od Fe nečistôt. Pri čistení roštov je však z hľadiska bezpečnosti práce potreba opatrnosti pri manipulácii s vytiahnutými roštami a jadrami (neopatrná manipulácia = nebezpečie úrazu na prstoch na rukách). Poznámka Pre ďalšie uľahčenie procesu očistenia magnetických roštov a obzvlášť pre zvýšenie bezpečnosti práce pri čistení roštov MSV-Classic vyrába MAGSY špeciálne čistiace prípravky.

Základná technická špecifikácia MSV-Classic

Magnetické vybavenie

• veľmi silné NdFeB magnety, v krycích trubiciach.
• magnet medzikružie vonkajší Ø= 29 mm, Trubice vonkajší Ø= 31-32 mm podľa magnetic. výkonu

Teplotná odolnosť magnetického materiálu

• štandardne: do 80 ˚C
• opčne : až do 150 ˚C

Magnetický výkon

• voľbou zo 4 stupňov, I - VI podľa úlohy separácie a prev. podmienok

Systém roštov

• stacionárne, vyťahovacie rošty a vyťahovacie magnetické jadrá

Labyrint prepadu

• magnetické rošty minimálne v dvoch poschodiach

Materiál skrine, roštov

• štandardne: nerezová oceľ 1.4301 / AISI 304.
• opčně: nerezová oceľ 1.4404 / AISI 316L (pre kyslé pH)

Materiál dvierok

• štandardne: nerezový plech, v kvalite podľa skrine

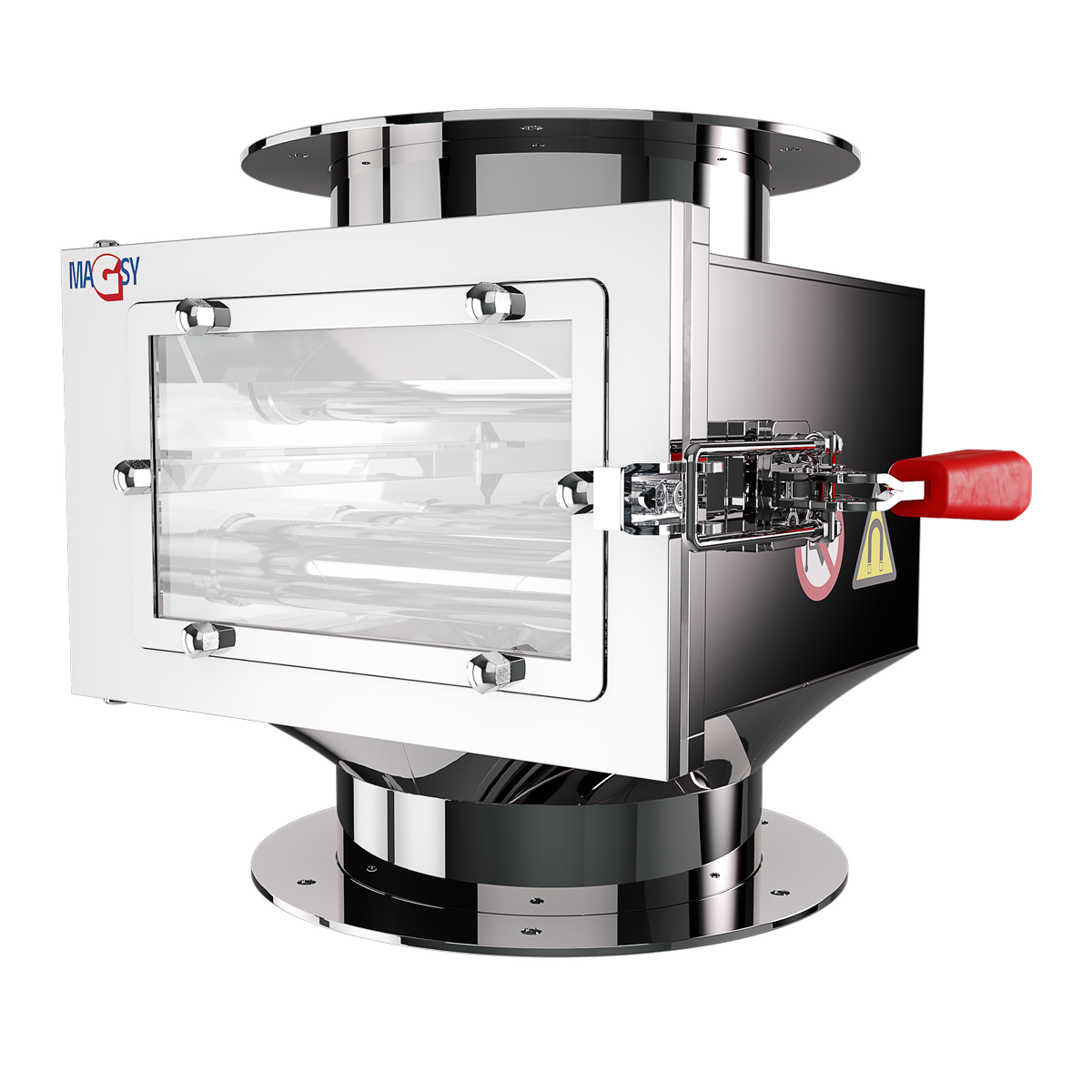

• opčně: plexisklo PMMA (Polymethylmethakrylát).

Materiál tesnenia dverí

• štandardne: gumové tesnenie v kvalite podľa úlohy separácie a prevádzkových podmienok
• opčne: potravinárske tesnenie v konformite do potravinárskeho priemyslu

Všetky materiály sú certifikované v kvalite podľa noriem EU.

Povrchové úpravy

• vonkajšie plochy skrine a rám roštu: strojne tryskaním keramickou zmesou
• vonkajší povrch trubíc roštu: strojne tryskaním, alebo leštením v opcii
• vnútorné povrchy skrine sú strojovo otryskané. Pre potravinársky priemysel sú zákutia a zvary vnútri skrine opracované podľa požiadaviek potravinárskych noriem (opcií).

Pripojovacie prvky

• štandardne prírubou podľa príslušného rozmeru potrubia
• alebo voliteľne JACOB sponou podľa príslušného rozmeru potrubia

Protipríruby sú súčasťou výrobku. Iné pripojovacie prvky (napr. „hladká trubka“) ako neštandardné prevedenie je možné v opcii

Strojárenské spracovanie

všetko strojárenské opracovanie je vykonávané na strojoch vlastnej výrobnej základne a vlastnej strojárenskej technológie MAGSY CZ.

Zvary dielcov

vyrobené podľa požiadaviek platných technologických noriem pre zváranie nerezových materiálov. Náročnou výstupnou kontrolou zvarov je zaručená vysoká výstupná kvalita.

Čistiace prípravky k MSV

MAGSY, ako výrobca magnetických separátorov sa veľmi orientuje na zjednodušenie spôsobu a zvýšeniu komfortu čistenia vlastných separátorov. Pre zjednodušenie samotného čistenia manuálnych separátorov vyrába  MAGSY čistiace prípravky, ktoré sú ponúkané ako dodatočné, fakultatívne zariadenie výbavy k separátorom. Čistiaci prípravok k MSV-Classic slúži pre zjednodušenie procesu čistenia, k zvýšeniu komfortu čistenia a taktiež pre zvýšenie bezpečnosti práce pri manipulácii s magnetickými roštami. Materiál : nerezový plech 1.4301

Postup práce s čistiacim prípravkom:

• rošt s jadrá sa upevnia do držiaku na čistiacom prípravku  (č.1)
• po odistení spony (c.2) sa jadrá vytiahnu z roštu (č.3)
• samostatné jadrá, vytiahnuté z roštu sa uložia do samostatnej priehradky (č.4), kde sú kryté pred vlastným poškodením a znečistením a súčastne sú tak zabezpečené z hľadiska úrazu.
• samostatný, prázdny rošt je potom bez magnetického pola a Fe nečistoty z neho voľne odpadnú do odpadovej schránky. Zbytkové nečistoty sa jedoducho zotrú štetcom.

Využitie čistiaceho prípravku:

• zvyšuje komfort čistenia
• zvyšuje bezpečnosť práce
• zvyšuje trvanlivosť magnetických jadier

MAGSY doporučuje využívať čistiace prípravky k čisteniu separátorov.
