Magnetický separátor s výsuvnými roštami MSV - EKO

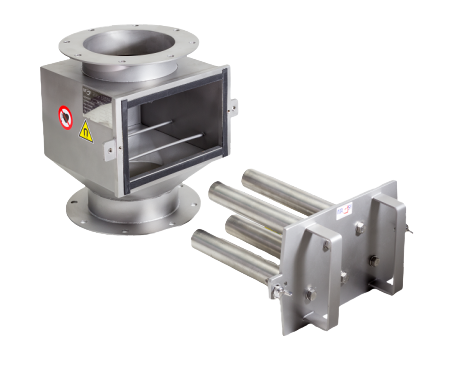

Magnetický separátor s výsuvnými roštami MSV – EKO

Magnetický separátor MSV – EKO je najjednoduchšou verziou roštového separátoru MSV. MSV – EKO vychádza vo svojej konštrukcii z typu MSV – Classic, je však konštrukčne zjednodušený. Magnetický rošt má síce labyrint prepadu, ale rošt je tvorený iba uzavretými magnetickými tyčami, nie trubicami s vytiahnuteľými jadrami.

MSV – EKO je určený predovšetkým pre menej náročných zákazníkov, ktorí nemajú vysoké nároky na komfortný systém čistenia magnetického roštu. Cenová úroveň MSV – EKO odpovedá zjednodušenému prevedeniu a je najnižšia zo všetkých skupín MSV.

Podrobnější info

Veľkostné modely, a riešenia separátoru:

MSV-EKO je vyrábaný pre pripojenie do kruhového alebo hranatého potrubia.

MSV-EKO, je štandardne vyrábaný iba v modeloch veľkosti:

  • Pre kruhové potrubie priemerov: od 100 mm do 200 mm

MSV-EKO sa vyrába iba v jednej úrovni magnetického vybavenia, a to v magnetickom výkone: Magnetická indukcia 8900 +/- 500 G a 108 +/-10 N, merané na povrchu magnetickej tyče.

Hlavnou prednosťou separátoru MSV – EKO:

  • Spoľahlivá separácia – labyrint dvoch poschodí roštov
  • Vysoká úroveň separácie – použtie najsilnejších NdFeB magnetov, a zníženie straty magnetickej sily presným obrobením krycej tyče  jadra na hrúbku max. 0,6 mm.
  • Vysoká úroveň strojárenského spracovania – najlepšie použité materiály, vysoká presnosť strojného opracovania, odolnosť, trvanlivosť, montážna pripravenosť
  • Low-cost cenová kategória s ohľadom na jednoduchú konštrukciu.

Nevýhodou je nekomfortný systém čistenia magnetických tyčí separátoru od Fe nečistôt.

Separačný komponent MSV-EKO tvoria uzatvorené magnetické tyče, ktoré sú upevnené k prednej, nosnej stene skrine separátoru. Rošt separátoru ako celok je vysúvací zo skrine, ale jadrá nie je možné samostatne vysunúť.

Čistenie magnetického roštu je možné vykonávať len manuálne, postupným čistením (sťahovaním) Fe-nečistôt z povrchu magnetických tyčí, cez odpor magnetickej sily.

To je menej komfortný postup v porovnaní so systémom čistenia pri MSV-Classic, alebo  MSV-UP. Pri čistení roštu je tiež potrebné dbať na zvýšenú opatrnosť z hľadiska bezpečnosti práce. (neopatrná manipulácia = nebezpečie úrazu prstov na rukách.

Základná technická špecifikácia MSV-EKO

Magnetické vybavenie

  • veľmi silné NdFeB magnety, v uzavretých magnetických tyčiach.
  • magnet valec Ø= 29 mm, Tyč vonkajší Ø= 31 mm
  • teplotná odolnosť magnetického materiálu: štandardne len do 80 ˚C

Magnetický výkon

  • jediná úroveň 8900 +/-500 G // 108 +/-10 N, merané na povrchu tyče

Systém roštov

  • stacionárny vyťahovací rošt, nevytiahnuteľné magnetické jadrá

Labyrint prepadu

  • magnetický rošt v dvoch poschodiach

Materiál skrine, roštov

  • štandardne iba nerezová oceľ 1.4301 / AISI 304

Materiál dvierok

  • standardne, iba nerezový plech, v kvalite podľa skrine

Materiál tesnenia skrine

  • štandardne: gumové tesnenie v kvalite podľa úlohy separácie a prevádzkových podmienkach
  • opčne: potravinárske tesnenie v konformite do potravinového priemyslu

Všetky materiály sú certifikované v kvalite podľa noriem EU.

Povrchové úpravy

  • vonkajšie plochy skrine: strojovo tryskaním keramickou zmesou
  • vonkajší povrch tyčí: bez úpravy, alebo leštením v opcii.
  • vnútorné povrchy skrine sú strojovo otryskané. Pre potravinársky priemysel sú zákutia a zvary vnútri skrine opracované podľa požiadaviek potravinárskych noriem (v opcii).

Pripojovacie prvky

  • štandardne, iba prírubou. Protipríruby sú súčasťou výrobku

Strojárenské spracovanie

akékoľvek strojárenské opracovanie je vykonávané na strojoch vlastnej výrobnej základne a vlastnej strojárenskej technológie MAGSY CZ.

Zvary dielcov

vyrobené podľa požiadaviek platných technologických noriem pre zváranie nerezových materiálov. Náročnou výstupnou kontrolou zvarov je zaručená vysoká výstupná kvalita.
