Prietokový magnetický separátor
Na čo je separátor vhodný?
-
- Pre kvapalné zmesi v prerušovaných prevádzkach
- Magnetická indukcia do 17 000 G
- Vhodné aj pre tlakové potrubia do max. 40 Bar
- Za určitých okolností sa môže používať aj v abrazívnych látkach
Konštrukcia a princíp čistenia separátora
Dôležité časti separátora
Magnetické trubice s neodymovými magnetmi
Silné neodymové magnety vo vnútri trubíc zachytávajú aj veľmi jemné feromagnetické častice z kvapalných alebo polotekutých materiálov.Hygienická konštrukcia z nehrdzavejúcej ocele
Vyrobená z nehrdzavejúcej ocele vhodnej pre potravinársky a farmaceutický priemysel, ktorá zaručuje jednoduché čistenie a odolnosť proti korózii.
Optimalizovaný prietokový systém
Konštrukcia minimalizuje tlakové straty a umožňuje plynulý tok materiálu, čím zvyšuje účinnosť separácie bez spomalenia procesu.Napíšte nám
Máte otázku alebo máte záujem o nezáväznú ponuku?
Modelová séria
Prečo Magsy
Vlastná výrobná hala
23 rokov na trhu
Popredný výrobca separátorov v Európe
Servisný tím 24 hodín
Vyrobených viac ako 50 000 + separátorov
Certifikáty ISO 9001
Ako balíme a prepravujeme magnetické separátory?
Ako funguje spolupráca?
Popis produktu
Separované médium preteká cez separátor buď voľným prietokom bez tlaku, alebo núteným prietokom v tlakovom potrubí. Separátory MF sú určené ako do zvislého, tak aj do vodorovného smeru potrubia. Systém konštrukčného riešenia separátorov MF od MAGSY sa vyznačuje uzavretými magnetickými jadrami v krycích trubiciach. Tým je zaistená ochrana magnetických jadier pred negatívnymi účinkami agresívneho prostredia.
Priemyselné odvetvia použitia MFMagnetické separátory MF sú vhodné pre nasadenie prakticky vo všetkých priemyselných odvetviach, kde je médium čistenia tekutá látka, resp. zmesi tekutých materiálov.
Odvetvia použitia: ...
Separované médium preteká cez separátor buď voľným prietokom bez tlaku, alebo núteným prietokom v tlakovom potrubí. Separátory MF sú určené ako do zvislého, tak aj do vodorovného smeru potrubia. Systém konštrukčného riešenia separátorov MF od MAGSY sa vyznačuje uzavretými magnetickými jadrami v krycích trubiciach. Tým je zaistená ochrana magnetických jadier pred negatívnymi účinkami agresívneho prostredia.
Priemyselné odvetvia použitia MF
Magnetické separátory MF sú vhodné pre nasadenie prakticky vo všetkých priemyselných odvetviach, kde je médium čistenia tekutá látka, resp. zmesi tekutých materiálov.
Odvetvia použitia:
- systémy chladenia tekutín vo všetkých priemyselných odvetviach
- priemysel strojárenstvo, priemysel keramiky a porcelánu, chemický priemysel
- priemysel potravín – tekuté produkty a medziprodukty,
- a ďalšie priemyselné odvetvia, kde je treba magneticky čistiť tekutiny.
Oblasti použitia v priemyselných prevádzkach:
-
Separácia na ochranu technológie v prevádzke
Cieľom separácie na ochranu technológie je odstránenie feromagnetických nečistôt z média za účelom ochrany technologických zariadení (čerpadlá, filtre apod.) pred ich poškodením. Separátor je umiestnený už v priebehu spracovania média, a to pred tými technologickými jednotkami, ktoré je treba chrániť pred poškodením, resp. opotrebením Fe-časticami. Magnetické jadrá roštov sú výkonovo osadené silnými NdFeB magnety, a ich kompozícia, alebo zostava jadra je zostavená na zachytenie stredných, drobných až menších nečistôt (od veľkosti 1,0 mm), ktoré by mohli poškodiť naväzujúce technologické zariadenie. Tzn., že v praxi sú použité kompozície jadier v stupňoch I alebo II.
-
Separácia na čistotu produktu
Cieľom separácie je čistenie samotného produktu od feromagnetických nečistôt za účelom dosiahnutia čo najväčšej čistoty produktu. Separátor je v tomto prípade umiestnený hlavne na konci výrobného procesu, alebo v jeho priebehu na viacerých miestach. To je najúčinnejšia metóda. Magnetické jadrá roštov sú výkonovo osadené najsilnejšími NdFeB magnetmi, a kompozícia magnetického jadra je zostavená na zachytenie jemných až najmenších nečistôt (od 1,0 µm). Tzn., že v praxi sú použité kompozície jadier v stupňoch III – VI..
Konštrukcia a funkcia prietokového separátoru MF
Základnými časťami magnetického separátoru sú telo separátoru, komponenta separátoru a pripojovacie prvky. Telo trubkového tvaru je pevne namontované do potrubia materiálu pomocou pripojovacích prvkov. Telo je separačným priestorom. Veľkosť tela je určená veľkosťou (svetlosťou) potrubia separovaného materiálu a je dimenzovaná tak, aby samotným separátorom nedochádzalo k zníženiu prietoku separovaného média, alebo zmene prevádzkových podmienok.
Dimenzia materiálu tela je vždy taká, aby rešpektovala prevádzkové podmienky potrubia separovaného materiálu (tlaková odolnosť, zvary).
Komponenta je odnímatelná, a pozostáva z krycích trubíc, z posuvných magnetických jadier a z posuvného mechanizmu vr. tiahla.
Pri samotnom procese čistenia separátoru je komponenta odobratá z tela separátoru, aby samotné čistenie bolo prevedené mimo tok materiálu. Pomocou posuvného mechanizmu sú jadrá posunuté do hornej časti komponentu. Tým je dosiahnuté odmagnetovanie trubíc a zachytené FE-častice sa dajú z krycích trubíc ľahko očistiť.
Magnetické jadrá v trubiciach, vytvárajú magnetické pole, v ktorom sú magnetické častice, nečistoty indukované a pritiahnuté k povrchu trubíc, kde zostávajú zachytené, najviac na odvrátenej strane smeru prietoku média.
Separátor MF je inštalovaný do potrubného systému separovaného materiálu, podľa potreby vo zvislej, alebo vertikálnej polohe.
Prietokové separátory MF sú v štandardnej verzii pripravené k nasadeniu do tlakového potrubia so štandardným prevádzkovým tlakom do 6 Bar. V opčnom prevedení pripraví MAGSY separátor MF aj do vysokotlakového potrubia až do prevádzkového tlaku 7 ~ 40 Bar, vrátane certifikátu tlakovej skúšky, popr. rentgenové skúšky . Z hľadiska zabezpečenia prietoku média separátorom je konštrukcia tela separátoru dimenzovaná tak, aby prierez prietoku vždy odpovedal požadovanej dimenzii potrubia a prietok materiálu nebol separátorom brzdený.
Separátory MF sú štandardne vyrobené z materiálu nerez oceľ 1.4301. V opčnom prevedení pripraví MAGSY separátor aj do kyselého, alebo agresívneho prostredia, podľa potreby v materiáloch 1.4404, alebo 1.4571
Prietokový separátor MF-UP sa dá použiť aj v abrazívnych látkach, ale je potreba počítať so zvýšeným opotrebením a častejšou výmenou krycích trubíc (stena trubice je obrobená na hrúbku, ca. 0,6 mm). Jednoduchú výmenu krycích trubíc umožňuje hlavne konštrukcia separátoru typu MF-UP. Separátor MF je možné nasadiť do Ex prostredia. (úpravu prevedie MAGSY).
Informácie o bezpečnosti a kvalite separátorov
Dbáme na vysokú kvalitu magnetických separátorov
Magnetická jadrá v separátoroch MF
Magnetická jadrá sú umiestnené v krycích trubiciach, a sú posuvné vo vertikálnom smere komponentu. Samotné magnetická jadrá sa skladajú z permanentných, kruhových magnetov tvaru medzikružia a pólových (distančných) podložiek. MAGSY používa pre prietokové separátory MF magnetické medzikružie pr. 29, resp. 20 mm.
Magnetické jadrá separátorov MF sú vybavené silnými až veľmi silnými NdFeB magnetmi s axiálnou polarizáciou. Kompozícia jadra, tj. skladba magnetov a pólových podložiek je určovaná požadovaným magnetickým výkonom a cieľom separácie. Magnetický výkon je štandardne vyrábaný v šiestich stupňoch podľa cielu separácie.
Magnetická jadrá sú v každej chvíli plne zakryté, neboli uzatvorené v krycích trubiciach. Tým je zaistená trvalá ochrana jadier pred poškodením v prostredí tekutín. Počet jadier, resp. trubíc v separátoru MF je určený veľkosťou, typom a modelom separátoru.
Krycie trubice magnetických jadier sú vyrobené z bezšvových nerezových trubíc pr. 31, resp. 21 mm a sú strojárensky opracované na silu steny trubice 0,6 – 0,7 mm. Povrchová úprava trubíc separátorov typu MF je prevedená leštením, aby povrch trubíc bol hladký a prietok média nebol brzdený.
Všetky separátory MF vyžadujú pravidelné, manuálne čistenie trubíc od magnetických nečistôt. Počet čistení nie je možné určiť všeobecne. Vždy závisí na veľkosti podielu Fe nečistôt v samotnom médiu. Tejto hodnote je potreba prispôsobiť interval čistenia, pretože každý, neprimeraný nános nečistôt na trubiciach zásadne znižuje účinnosť separácie. Preto je použitie separátoru MF vhodné iba do nekontinuálnych prevádzok, kde je možné dodržať pravidelné, dostatočne početné manuálne čistenie trubíc.
Prietočný labyrint pri separátoroch MF
Počet trubíc a ich rozmiestnenie v tele separátoru tvorí overený labyrint prietoku.
Účinná funkcia všetkých trubicových separátorov je založená na týchto podmienkach:
- dostatočné magnetické indukcie na povrchu a v blízkosti trubíc roštov (hodnoty v G)
- silnej odtrhovej sile na samotnom povrchu trubíc roštov (hodnoty v N)
- správnom, účinnom prietočnom labyrinte trubíc v toku média
Nie teda na hlbokom magnetickom poli. Nečistota musí byť preto privedená do bezprostrednej blízkosti magnetickej trubice. Magnetické trubice v tele separátoru MF musia byť preto umiestnené v správnom labyrinte, aby všetky trubice vzájomne tvorili účinný prietočný labyrint. Teda „prietočný“ filter.
Metóda separácie cez trubicové separátory je veľmi účinná vo všetkých tekutých materiáloch, ale žiadna, ani tá najsilnejšia magnetická indukcia nie je schopná nahradiť funkciu dobrého labyrintu v systéme separácie cez trubicové separátory.
Spýtajte sa nás – poradíme vám!
Zákazková výroba je naša prednosť.
Typové označenie a produktová rada
MAGSY produkuje separátory v skupine MF v troch produktových skupinách Classic, UP, EKO. Každá skupina je tvorená viacerými modelmi, podľa veľkosti magnetického separátoru. Jednotlivé produktové skupiny MF sa odlišujú, a rešpektujú potreby zákazníkov. Konštrukciou, designom a spracovaním s rozdielnou preferenciou na stupeň magnetickej sily, úrovňou komfortu v systéme čistenia aj v úrovni zaistenia bezpečnosti práce obsluhy.
Prietokový magnetický separátor MF – Classic
Prietokový magnetický separátor MF – UP
Prietokový magnetický separátor MF – EKO
Prietokový magnetický separátor MF – Classic
Veľkostné modely, a riešenia separátoru
MF-Classic je v MAGSY štandardne vyrábaný pre pripojenie do kruhového potrubia vo veľkostiach
- DN: 50; 65; 80; 100; 150; 200; 250 mm
Separátor je do potrubia pripojovaný štandardnými pripojovacími prvkami, prírubami.
Podľa cielu magnetickej separácie, tj. buď ochrany technológie, alebo ochrany produktu média a tiež podľa prevádzkoých podmienok úlohy, je separátor možné vybaviť z hľadiska magnetického výkonu rôznou kompozíciou magnetického jadra, a to vo všetkých šiestich štandardizovaných stupňoch.
Tzn. buď je uprednostnená hodnota magnetickej indukcie, alebo je treba preferovať hodnotu odtrhovej sily. Podľa týchto kritérií je volená kompozícia jadra v stupňoch I. až VI.
Magnetické jadrá MF-Classic sú v komponente vertikálne posúvané. Tento systém zabezpečuje možnosť pohodlného a dobrého systému čistenia trubíc od FE-nečistôt.
Súčastne je týmto systémom zaistená ochrana mag. jadier pred erozívnym pôsobením v prostredí tekutín.
Hlavnou prednosťou separátoru MF – Classic
- Spoľahlivá separácia – osvedčený labyrint v praxi
- Vysoká úroveň separácie – použitie silných NdFeB magnetov, a zníženie straty magnetickej sily presným obrobením krycej trubice na minimálnu hrúbku steny.
- Voliteľný stupeň magnetickej výbavy jadier v stupňoch I – VI – správne riešenie úlohy separácie v závislosti na prevádzkových podmienkach a cieli úlohy
- Vysoká úroveň strojárenského spracovania – najlepšie, certifikované materiály, vysoká presnosť strojného opracovania, odolnosť, trvanlivosť, montážna pripravenosť
- Používateľsky príjemný systém čistenia – systém posuvných jadier, ochrana magnet. jadier proti poškodeniu v tekutinách.
Prietokový magnetický separátor MF – Classic
Prietokový magnetický separátor MF – Classic
Prietokový magnetický separátor MF – Classic
Informácie o bezpečnosti a kvalite separátorov
Dbáme na vysokú kvalitu magnetických separátorov
Základná technická špecifikácia MF-Classic
Magnetické vybavenie
- veľmi silné NdFeB magnety, v krycích trubiciach.
- magnet medzikružie vonkajší Ø= 29 a 20 mm, počet magnetických jadier o Ø 29 mm
resp. Ø 20 mm je určovaný veľkostným modelom MF-classic a prietočným labyrintom
Teplotná odolnosť magnetického materiálu
- štandardne: do 80˚C
- opčne: až do 150˚C
Magnetický výkon
Základná technická špecifikácia MF-Classic
Magnetické vybavenie
- veľmi silné NdFeB magnety, v krycích trubiciach.
- magnet medzikružie vonkajší Ø= 29 a 20 mm, počet magnetických jadier o Ø 29 mm
resp. Ø 20 mm je určovaný veľkostným modelom MF-classic a prietočným labyrintom
Teplotná odolnosť magnetického materiálu
- štandardne: do 80˚C
- opčne: až do 150˚C
Magnetický výkon
Systém magnetických jadier v trubiciach
- Krycie trubice: vonkajší Ø 31 mm, resp. Ø 21 mm
- uzavreté jadrá v trubiciach, jadrá sú vertikálne posuvné v komponente
Labyrint prietoku
- počet mag. jadier v trubiciach v tele separátoru je určovaný veľkostným modelom MF-classic pri rešpektovaní požiadaviek účinnej separácie a zabezpečenie plynulého prietoku média .
Materiál separátoru
- štandardne: nerezová oceľ 1.4301 / AISI 304.
- opčne: nerezová oceľ 1.4404 / AISI 316L, príp. 1.4571 / AISI 316Ti (pre kyslé pH)
Materiál tesnenia tela, a komponenty
-
- štandardne: Silikónové tesnenie v kvalite podľa úlohy separácie a pr. podmienok
- opčne: EPDM potravinárske tesnenie v konformite do potravinového priemyslu
Všetky materiály sú certifikované v kvalite podľa noriem EU.
Povrchové úpravy
- vonkajšie plochy tela a komponenty separátoru: strojovo tryskané jemnou, keramickou zmesou
- vonkajší povrch krycích trubic: leštený
- vnútorné povrchy tela technologicky očistené, strojovo neupravované,
Pripojovacie prvky
- štandardne pevnou prírubou podľa príslušného diametru potrubia DN/PN
- voliteľne volnou prírubou, alebo šróbením podľa příslušného diametru DN/PN
Protipríruby sú súčasťou výrobku. Iné pripojovacie prvky ako neštandardné prevedenie je možné v opcii.
Strojárenské spracovanie
- všetko strojárenské opracovanie je robené na strojoch vlastnej výrobnej základne a vlastnej strojárenskej technológie MAGSY CZ.
Zvary dielcov
Robené podľa požiadaviek platných technologických noriem pre zváranie nerezových materiálov. Náročnou výstupnou kontrolou zvarov je zaručená vysoká výstupná kvalita.
Spýtajte sa nás – poradíme vám!
Zákazková výroba je naša prednosť.
Navrhneme správny typ aj model separátoru vrátane magnetického výkonu a labyrintu pre zadanú úlohu separácie. Potrebujeme k tomu poznať prevádzkové podmienky, parametre média a Fe-nečistôt.
Čistiaci prípravok k MF – Classic a MF – UP
MAGSY, ako výrobca separátorov, sa veľmi orientuje na zjednodušenie spôsobu čistenia vlastných separátorov a zvýšenie komfortu čistenia.
Pre zjednodušenie samotného čistenia manuálnych separátorov vyrába MAGSY čistiace prípravky, ktoré sú ponúkané ako dodatočné, fakultatívne zariadenie výbavy k separátorom.
Čistiaci prípravok k MF-classic a MF-UP slúži pre zjednodušenie procesu čistenia, ku zvýšeniu komfortu čistenia a taktiež pre zvýšeneie bezpečnosti práce pri manipulácii s magnetickými komponentami separátoru.
Materiál : nerez 1.4301
Postup práce s čistiacim prípravkom
- komponenta sa odmontuje z tela separátoru, a premiestni sa na sedlo čistiaceho prípravku. Tiahlo výsuvného mechanizmu zostává zasunuté dole, tzn., že jadra sú v spodnej pozícii trubíc. Magnetizmus pridržuje FE nečistoty na povrchu trubíc. nevytiahnuté = jadrá zostávajú v spodnej pozícii trubíc.
- tiahlo mechanizmu sa vytiahne až do hornej pozície. Tým sú taktiež aj magnetické jadrá premiestnené do horného priestoru trubíc v komponente. Tak dôjde k presunutiu magnetického pola do horného priestoru komponenty a k odmagnetovaniu trubíc v mieste separačného priestoru.
- týmto spôsobom dôjde k prerušeniu magnetického pola, ktoré pridržovalo vyseparované FE nečistoty na trubiciach. Nečistoty potom samovoľne odpadnú do misky pre odpad.
- zbytky FE nečistôt, držiace na trubiciach len slabým paramagnetizmom sa ľahko očistia pomocou štetca.
Využitie čistiaceho prípravku
- zvyšuje komfort čistenia
- zvyšuje bezpečnosť práce, a napomáha udržovať poriadok na pracovisku.
- zvyšuje trvanlivosť magnetických jadier
MAGSY doporučuje využívat čisticí přípravky k čištění separátorů
Prietokový magnetický separátor MF – EKO
Veľkostné modely a riešenia separátoru
MF-EKO je v MAGSY štandardne vyrábaný pre pripojenie do kruhového potrubia vo veľkostiach
- DN: 50; 65, 80, 100 mm
Separátor je do potrubia pripojovaný štandardnými pripojovacími prvkami, prírubami.
Podľa ciela magnetickej separácie, tj. buď ochrany technológie, alebo ochrany produktu média a tiež podľa prevádzkových podmienok, je separátor možné vybaviť z hľadiska magnetického výkonu rôznou kompozíciou magnetického jadra, a to vo všetkých šiestich štandardizovaných stupňoch.
Tzn., buď je uprednostnená hodnota magnetickej indukcie, alebo je treba preferovať hodnotu odtrhovej sily. Podľa týchto kritérií je volená kompozícia jadra ve stupňoch I. až VI.
Pri čistení je tiež potreba dbať zvýšenej opatrnosti z hľadiska bezpečnosti práce. (neopatrná manipulácia = nebezpečie úrazu na prstoch rúk)
Hlavnou prednosťou separátoru MF – EKO
- Spoľahlivá separácia – overený labyrint magnetických trubíc
- Vysoká úroveň separácie – použitie najsilnejších NdFeB magnetov,
- Vysoká úroveň strojárenského spracovania – najlepšie použité materiály, vysoká presnosť strojného opracovania, odolnosť, montážna pripravenosť
- Low-cost cenová kategória s ohľadom na jednoduchú konštrukciu.
Nevýhodou je menej komfortný systém čistenia separátoru od Fe nečistôt.
Informácie o bezpečnosti a kvalite separátorov
Dbáme na vysokú kvalitu magnetických separátorov
Základná technická špecifikácia MF – EKO
Magnetické vybavenie
- silné NdFeB magnety, v krycích trubiciach,
- magnet medzikružie vonkajší Ø= 29 a 20 mm, počet magnetických jadier o Ø 29 mm
resp. Ø 20 mm je určovaný veľkostným modelom MF-EKO a prietočným labyrintom
Teplotná odolnosť magnetického materiálu
- štandardne: do 80˚C
- opčne: až do 150˚C
Magnetický výkon
Systém magnetických jadier v trubiciach
- krycie trubice: vonkajší Ø 31 mm, resp. Ø 21 mm, z jednej strany otvorené.
- jadrá v trubiciach, jadrá sú úplne vysúvacie z trubíc
Labyrint prietoku
- počet mag. jadier v trubiciach v tele separátoru je určovaný veľkostným modelom MF-EKO
pri rešpektovaní požiadavky účinnej separácie a zabezpečenie plynulého prietoku média .
Materiál separátoru
- štandardne: nerezová oceľ 1.4301 / AISI 304.
- opčne: nerezová oceľ 1.4404 / AISI 316L, příp. 1.4571 / AISI 316Ti (pre kyselé pH)
Materiál tesnenia tela, a komponenty
- standardně: štandardne: Silikónové tesnenia v kvalite podľa úlohy separácie a prevádzkových podmienok
- opčne: EPDM potravinárske tesnenie v konformite do potravinového priemyslu
Všetky materiály sú certifikované v kvalite podľa noriem EU.
Povrchové úpravy
- vonkajšie plochy tela a komponenty separátoru: strojovo tryskané jemnou, keramickou zmesou
- vonkajší povrch krycích trubíc: leštený
- vnútorné povrchy tela technologicky očistené, strojovo neupravované,
Pripojovacie prvky:
- štandardne pevnou prírubou podľa príslušného diametru potrubia DN/PN
- voliteľne šroubením podľa príslušného diametru DN/PN
Protipríruby sú súčasťou výrobku.
Strojárenské spracovanie
všetko strojárenské opracovanie je vykonávané na strojoch vlastnej výrobnej základne a vlastnej strojárenskej technológie MAGSY CZ.
Zvary dielcov
vykonané podľa požiadaviek platných technologických noriem pre zváranie nerezových materiálov. Náročnou výstupnou kontrolou zvarov je zaručená vysoká výstupná kvalita.
Spýtajte sa nás – poradíme vám!
Zákazková výroba je naša prednosť.

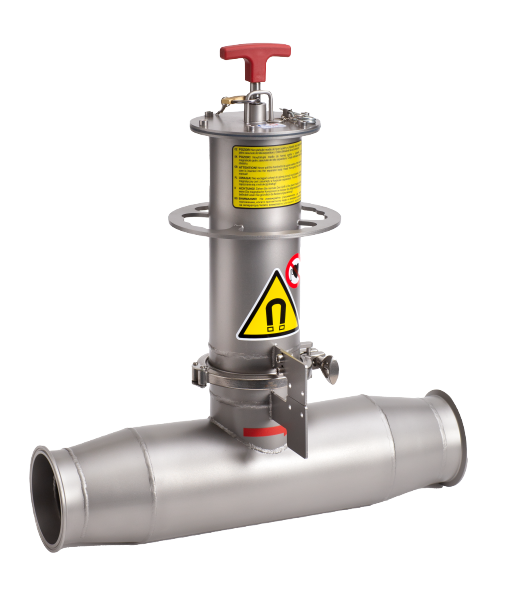

Prietokový magnetický separátor MF – Special
Technické vlastnosti magnetického separátoru
- 100 – vnútorný priemer vstupu a výstupu 100 mm
- 1 / jednoplášťový
- CL – spôsob pripojenia k potrubiu pomocou spojovacieho systému CLAMP
- 10 – do potrubia o maximálnom tlaku 10 barov
- K – časti v styku so separovaným materiálom sú vyrobené z vysoko odolnej nerezovej ocele 1.4404.
- 80 – teplotná odolnosť do 80 °C
- S – silikónové tesnenie
- P – povrchová úprava separátoru je pieskovaním, leštené sú iba krycie trubice
- Magnetická indukcia na plášti: 10.500 G
- Odtrhová sila na plášti: 114 N
Základná technická špecifikácia MF-Special
Magnetické zariadenia
- Veľmi silné magnety NdFeB v krycích rúrkach
- Magnet Ø59
Tepelný odpor magnetického materiálu
- Štandard: do 80 ˚C
Systém magnetického jadra v rúrkach
- Uzavreté jadrá v rúrkach, jadrá sú vertikálne posunuté v komponente
Materiál separátora
- Štandard: nerezová oceľ 1.4404 / AISI 316L
Materiál tesnenia karosérie a komponenty
- Norma: kvalita silikónového tesnenia podľa úlohy separácie a prevádzkových podmienok
Povrchové úpravy
- Vonkajšie povrchy telesa a komponentov separátora: strojovo otryskané jemnou keramickou zmesou
- Vonkajší povrch krycích rúrok: strojovo otryskaný jemnou keramickou zmesou
- Vnútorné povrchy karosérie sú technologicky vyčistené, nie mechanicky upravené,
Prvky pripojenia
- Spôsob pripojenia k potrubiu pomocou pripojovacieho systému CLAMP
Technické spracovanie
- Všetky obrábacie práce sa vykonávajú na strojoch našej vlastnej výrobnej základne a vlastnej strojárskej technológii MAGSY CZ.
Zvary dielov
Vykonáva sa v súlade s požiadavkami platných technologických noriem pre zváranie materiálov z nehrdzavejúcej ocele. Vysoká kvalita výstupu je zaručená náročnou výstupnou kontrolou zvarov.
Spýtajte sa nás – poradíme vám!
Zákazková výroba je naša prednosť.
Prietokový magnetický separátor MF – UP
Veľkostné modely, a riešenia separátoru
MF-UPje v MAGSY štandardne vyrábaný pre pripojenie do kruhového potrubia vo veľkostiach
DN: 50; 65; 80; 100; mm
Separátor je do potrubia pripojovaný štandardnými pripojovacími prvkami, prírubami.
Cieľom separácie pri nasadení MF-UP je spravidla ochrana samotného produktu-média.
MF-UP je z hľadiska magnetickej výbavy vyrábaný v stupňoch magnetickej indukcie I – VI.
Magnetické jadrá MF-UP sú v komponente vertikálne posuvné. Tento systém zabezpečuje možnosť pohodlného a dobrého systému čistenia trubíc od FE-nečistôt. A súčastme je týmto systémom zaistená ochrana mag. jadier pred erozívnym pôsobením v prostredí tekutín.
Medzi hlavnú prednosť separátoru MF – UP patrí:
- Kaskádový prietok – vďaka rozdielne umiestnenému vstupnému a výstupnému otvoru dochádza k efektívnejšiemu prietoku materálu magnetickým separátorem a dochádza tak k maximálnemu využitiu celej dĺžly magnetických trubíc.
- Magnetická indukcia až 17.000 G – na všetkých magnetických trubiciach. Môžete si zvoliť stupeň magnetickej indukcie I – VI
- Všetky magnetické trubice o priemeru 30 mm – proti konkurencii ponúkame v štandardnom prevedení všetky trubice o priemeru 30 mm
- Možnosť výmeny magnetických trubíc – magnety umiestnené v separátore sú chránené nerezovými púzdrami. V prípade poškodenia ľahko tieto krycie trubice vymeníte za nové. Preto je tento separátor vhodný aj do náročného prostredia (abrazívne materiály atď.)
- Možnosť uzamknutia magnetického jadra – vďaka možnosti uzamknúť manipulačné madlo nehrozí sabotáž výroby úmyslným zatiahnutím za „čistiace madlo“ v priebehu výrobného procesu
- Možnosť dodania čistiaceho prípravku – z dôvodu jednoduchšej manipulácie pri čistení magnetických trubíc Vám môžeme dodať čistiaci prípravok, ktorý je vyrobený na mieru k magnetickému separátoru
Prietokový magnetický separátor MF – UP
Prietokový magnetický separátor MF – UP
Informácie o bezpečnosti a kvalite separátorov
Dbáme na vysokú kvalitu magnetických separátorov
Základná technická špecifikácia MF-UP
Magnetické vybavenie
- najsilnejšie NdFeB magnety, umiestnené v krycích trubiciach.
- magnet medzikružie vonkajší Ø= 29 mm, počet magnetických jadier je určovaný veľkostným modelom MF-UP a prietočným labyrintom
Teplotná odolnosť magnetického materiálu
- štandardne: do 80 ˚C
- opčne: až do 150 ˚C
Magnetický výkon
- voľbou z dvch najsilnejších stupňov, III., alebo IV. podľa úlohy separácie a pr. podmienok
Systém magnetických jadier v trubiciach
- krycie trubice: vonkajší Ø 31 mm,
- uzavřete jadrá v trubiciach, jadrá sú vertikálne posuvné v komponente
Labyrint prietoku
- počet mag. jadier v trubiciach v tele separátoru je určovaný veľkostným modelom MF-UP
pri rešpektování požiadaviek účinnej separácie a zaistenie plynulého prietoku média.
Materiál separátoru
- štandardne: nerezová oceľ 1.4301 / AISI 304.
- opčne: nerezová oceľ 1.4404 / AISI 316L, príp. 1.4571 / AISI 316Ti (pre kyslé pH)
Materiál tesnenia tela, a komponenty
- štandardne: Silikónové tesnenie v kvalite podľa úlohy separácie a prev. podmienok
- opčne: EPDM potravinárske tesnenie v konformite do potravinového priemyslu
Všetky materiály sú certifikované v kvalite podľa noriem EU.
Povrchové úpravy
- vonkajšie plochy tela a komponenty separátoru: strojovo tryskané jemnou, keramickou zmesou
- vonkajší povrch krycích trubíc: leštený
- vnútorné povrchy tela technologicky očistené, strjovo neupravované
Pripojovacie prvky
- štandardne pevnou prírubou podľa príslušného diametru potrubia DN/PN
- voliteľne voľnou prírubou, alebo šroubením podľa príslušného diametru DN/PN
Protipríruby sú súčásťou výrobku. Iné pripojovacie prvky ako nestandardně prevedenie je možné v opcii
Strojárenské spracovanie
- všetko strojárenské opracovanie je vykonávané na strojoch vlastnej výrobnej základne a vlastnej strojárenskej technológie MAGSY CZ.
Zvary dielcov
Vykonané podľa požiadaviek platných technologických noriem pre zváranie nerezových materiálov. Náročnou výstupnou kontrolovu zvarov je zaručená vysoká výstupní kvalita.
Navrhneme správny typ aj model separátoru vrátane magnetického výkonu a labyrintu pre zadanú úlohu separácie. Potrebujeme k tomu poznať prevádzkové podmienky, parametre média a Fe-nečistôt.
Čistiaci prípravok k MF – Classic a MF – UP
MAGSY, ako výrobca separátorov, sa veľmi orientuje na zjednodušenie spôsobu čistenia vlastných separátorov a zvýšenie komfortu čistenia.
Pre zjednodušenie samotného čistenia manuálnych separátorov vyrába MAGSY čistiace prípravky, ktoré sú ponúkané ako dodatočné, fakultatívne zariadenie výbavy k separátorom.
Čistiaci prípravok k MF-classic a MF-UP slúži pre zjednodušenie procesu čistenia, ku zvýšeniu komfortu čistenia a taktiež pre zvýšeneie bezpečnosti práce pri manipulácii s magnetickými komponentami separátoru.
Materiál : nerez 1.4301
Postup práce s čistiacim prípravkom
- komponenta sa odmontuje z tela separátoru, a premiestni sa na sedlo čistiaceho prípravku. Tiahlo výsuvného mechanizmu zostává zasunuté dole, tzn., že jadra sú v spodnej pozícii trubíc. Magnetizmus pridržuje FE nečistoty na povrchu trubíc. nevytiahnuté = jadrá zostávajú v spodnej pozícii trubíc.
- tiahlo mechanizmu sa vytiahne až do hornej pozície. Tým sú taktiež aj magnetické jadrá premiestnené do horného priestoru trubíc v komponente. Tak dôjde k presunutiu magnetického pola do horného priestoru komponenty a k odmagnetovaniu trubíc v mieste separačného priestoru.
- týmto spôsobom dôjde k prerušeniu magnetického pola, ktoré pridržovalo vyseparované FE nečistoty na trubiciach. Nečistoty potom samovoľne odpadnú do misky pre odpad.
- zbytky FE nečistôt, držiace na trubiciach len slabým paramagnetizmom sa ľahko očistia pomocou štetca.
Využitie čistiaceho prípravku
- zvyšuje komfort čistenia
- zvyšuje bezpečnosť práce, a napomáha udržovať poriadok na pracovisku.
- zvyšuje trvanlivosť magnetických jadier
MAGSY doporučuje využívat čisticí přípravky k čištění separátorů
