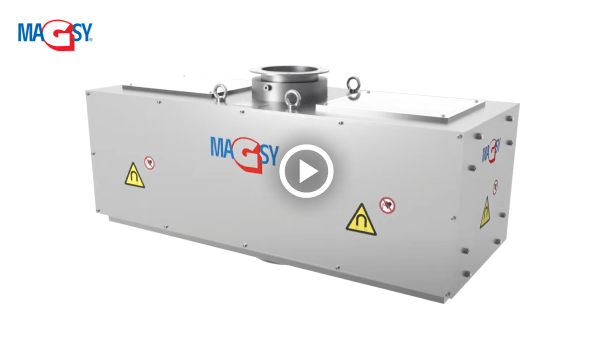

Doskový magnetický separátor

Na čo je doskový magnetický separátor vhodný?

- Účinne zachytáva jemné kovové nečistoty zo sypkých a abrazívnych materiálov.
- Vhodný pre žľaby a potrubné systémy
- Chráni strojové zariadenia a zvyšuje kvalitu výrobkov
- Magnetická doska s vysokou indukciou až 12 000 G

Viac o doskovom separátore

Konštrukcia a princíp čistenia doskového separátora

Dôležité časti doskového separátora

Magnetická doska s ochrannými pólmi a vložkami

Magnetická doska je vybavená ochrannými pólmi proti oderu a vyložená polyuretánom odolným proti oderu, ktorý je vhodný na použitie v potravinárstve.

Automatizácia čistenia

Plne automatizovaný proces čistenia zvyšuje produktivitu, eliminuje potrebu manuálnej obsluhy a zabraňuje zanedbávaniu intervalov čistenia človekom.

Bezpečnosť a efektívnosť

Konštrukcia zaručuje vysokú bezpečnosť práce a spoľahlivú prevádzku, ideálnu na manipuláciu s málo drobivými a abrazívnymi materiálmi.

Napíšte nám

Máte otázku alebo máte záujem o nezáväznú ponuku?

Modelová séria

Jednostranný magnetický separátor MSV PO J

Rozdiely oproti štandardu:

Viac informácií

Prečo Magsy

Vlastná výrobná hala

23 rokov na trhu

Popredný výrobca separátorov v Európe

Servisný tím 24 hodín

Vyrobených viac ako 50 000 + separátorov

Certifikáty ISO 9001

Ako balíme a prepravujeme magnetické separátory?

Ako funguje spolupráca?

Popis produktu

MSP FAC slouží jak k ochraně technologických zařízení (provedení s feritovým jádrem), tak ke kontrole a zajištění finálního produktu (provedení s neodymovým jádrem).

Vysoký magnetický výkon spolu s dokonalým zpracováním a systémem čištění splňují potřeby nejnáročnějších zákazníků různých průmyslových odvětví, kde jsou kladeny vysoké požadavky na ochranu technologických zařízení a čistotu finálního produktu.

...

MSP FAC slouží jak k ochraně technologických zařízení (provedení s feritovým jádrem), tak ke kontrole a zajištění finálního produktu (provedení s neodymovým jádrem).

Magnetický separátor je ovládán pneumatickými prvky FESTO. Řídící systém SIEMENS, který je součástí dodávky, je použitelný ve většině průmyslových provozů. Separovaný materiál se sype středovou částí, kde nastavitelná rozhrnovací stříška rovnoměrně směřuje tok materiálu na magnetické desky. Při procesu automatického čištění se desky přesunou do bočních částí separátoru, kde dojde k jejich odmagnetování a nachytané nečistoty automaticky odpadnou do bočních výsypek. Jedinečnou konstrukcí magnetických jader dosahuje řada MSP výborných magnetických vlastností v průřezu celého toku materiálu.

Výhody magnetického separátoru MSP FAC s automatickým systémem čistenia

Automatizácia procesu čistenia zvyšuje produktivitu práce, nevyžaduje obsluhu a prispieva tak k eliminácii prípadného zanedbania intervalu čistenia spôsobené ľudským faktorom. Nezanedbatelnou výhodnou je tiež vysoká bezpečnosť práce.
Použitie v prevádzkach s vysokým výskytom feromagnetických nečistôt.
Nastaviteľný interval čistenia podľa množstva zachytených nečistôt.
Možnosť napojenia na centrálny riadiaci systém (štandardne bezpotenciálne kontakty, opčne PROFINET alebo PROFIBUS).
Hlboké magnetické pole, vysoká odtrhová sila a magnetická indukcia.
Použitie tiež pre zle sypné materiály a aj pre abrazívne sypké materiály – vyvložkovanie abráziou odolným polyuretánom – konformné pre potravinárstvo.
·Pre pozície, kde je vyžadovaná najvyššia kvalita separácia, alebo je vyšší výskyt veľmi jemných feromagnetických nečistôt, bol vyvinutý doskový separátor so 7 magnetickými obvodmi.
Splňuje normy pre použitie v potravinárstve, napr. EN 1935/2004.
Je vyrobený z nerez ocele 1.4301, ovládacie prvky od renomovaných výrobcov FESTO, Siemens a Rittal.
Pripravený pre potrubné systémy DN 150/200/250/300. Pomocou prechodiek je možné pripojenie prispôsobiť.
Odolnosť, trvanlivosť, montážna pripravenosť. Uvedenie do prevádzky a zaškolenie personálu je opčne súčasťou dodávky.
Servisná podpora priamo na mieste popr. dialkovou správou cez GSM-modul.
Certifikát magnetických vlastností – merané kalibrovanými prístrojmi a preškoleným personálom. Pravidelná ročná kontrola a kontrólne meranie servisným oddelením MAGSY priamo u Vás.

Oblasti použitia v prevádzke

Separácia na ochranu výrobných technológií

V prípade aplikácie, slúžiacej k ochrane výrobných zariadení je separátor MSP FAC osadený feritovým magnetickým jadrom s hlbokým účinným magnetickým polom, ktoré je schopné zachytiť hrubšie feromagnetické nečistoty a ochrániť tak naväzujúce výrobné zariadenie. Významne tak prispieva k úspore nákladov na údržbu a servis.

Separácia na čistotu produktu

V prípade použitia do pozície, ktorá zabezpečuje bezpečnosť a finálnu kvalitu produktu, je plne automatizovaný separátor MSP FAC osadený neodymovým magnetickým jadrom, ktoré dosahuje špičkových hodnôt magnetickej indukcie a odtrhovej sily. V pozíciách, kde je vyžadovaná najvyššia kvalita separácie, alebo je predpokladaný vyšší výskyt veľmi jemných feromagnetických nečistôt, bol vyvinutý doskový separátor so 7 magnetickými obvodmi.

Veľkostné modely

Produktová rada MSP FAC je štandardne ponúkaná v rozmeroch pre potrubné systémy priemeru 150/200/250/300. Pre iné rozmery resp. menšie priemery je možná inštalácia pomocou prechodiek.

Požiadavky na pripojenie

Elektro – 230/16 A
Pneu – tlakový vzduch – 6 bar permanentne

Informácie o bezpečnosti a kvalite separátorov

Dbáme na vysokú kvalitu magnetických separátorov

Základná technická špecifikácia

Magnetické vybavenie

feritové magnety s konštrukciou hlbokého magnetického pola alebo veľmi silné NdFeB magnety chránené doskou z nerezovej ocele 1.4301/1.4404

Teplotná odolnosť magnetického materiálu

anizotropný ferit 200 °C/NdFeB štandardne do 80 °C – opčne 120 °C, 150 °C

Magnetický výkon

ferit ca. 2.100 G / 25 N na jadre /// 1.800 G / 20 N na kontaktnej ploche
NdFeB ca. 6.000 G / 80 N na jadre/// 4.500 G / 60 N na kontaktnej ploche

Materiál separátoru

štandardne: nerezová oceľ 1.4301 / AISI 304
opčne: nerezová oceľ 1.4404 / AISI 316 L (pro kyselé pH)

Tlaková odolnosť

nie je určené do tlakového potrubia

PLC – riadenie

Siemens

Pneu-ovládacie prvky

FESTO

Rozvodné skrine pneu a elektro

Rittal

Povrchové úpravy

vonkajšie plochy a telo separátoru: strojovo tryskaním keramickou zmesou

Pripojovacie prvky

štandardne 150×150/200×200/250×250/300×300
podľa požiadaviek možné pripojenie podľa konkrétnej pozície pomocou prechodových medzikusov
do veľmi prašného produktu je doporučené pripojenie na systém odprášenia – otvory pre inštaláciu sú na separátore pripravené – DN 50 – hladká trubka

Materiál tesnenia

štandardne: tesnenie splňujúce požiadavky pre potravinársky priemysel
opčne: podľa požiadaviek

Voliteľné funkčné príslušenstvo

vyvložkovanie abrázii odolným polyuretánom
elektro- a pneu-ovládacie prvky do prostredia ATEX 22
medzikusy pre inštaláciu do iného priemeru potrubia
uvedenie do prevádzky a zaškolenie personálu

Strojárenské spracovanie

Všetko strojárenské opracovanie je vykonávané na strojoch vlastnej výrobnej základne a vlastnej strojárenskej technológie MAGSY CZ.

Zvary dielcov

Vykonané podľa požiadaviek platných technologických noriem pre zváranie nerezových materiálov. Náročnou výstupnou kontrolou zvarov je zaručená vysoká kvalita spracovania.

Spýtajte sa nás – poradíme vám!

Zákazková výroba je naša prednosť.

Jednostranný magnetický separátor MSV PO J

Systém magnetickej separácie je veľmi efektívny vďaka sofistikovanému prepadovému labyrintu magnetických tyčí v dvoch radách (na prianie môžeme vyrobiť aj viac rád). Štandardné prevedenie tohoto magnetického separátoru nie je určené do kontinuálneho procesu, pretože systém čistenia sa prevádza mimo tok materiálu (tzn., že tok materiálu musí byť behom čistiaceho cyklu prerušený).

Jednostranný magnetický separátor MSV PO J

Veľkostné modely a riešenia separátoru

Vstupný a výstupný otvor 250 x 250 mm (kapacita 15-20 t/h), 400 x 400 mm (kapacita 30-60 t/h) a 500 x 500 mm (kapacita 60-150 t/h).

Na kapacitu magnetického separátoru pôsobí viac faktorov, napr. zrnitosť materiálu, merná hmotnosť, rýchlosť a výška prietoku, sypné vlastnosti apod.

Výhody magnetického separátoru s automatickým čistením:

Vysoká účinnost separácie využitím sofistikovaného, vyskúšaného prepadového labyrintu
Menšie nároky na stavebné miesto
Variabilita v prevedení magnetickej indukcie v 6 stupňoch podľa cielu a požiadaviek na separáciu
Separácia kovových nečistôt od jedného mikrónu
Bez potreby obsluhy (ušetrenie času a nákladov, automatizácia procesu výroby)
Flexibilita riadiaceho systému v jazykových verziách podľa priania zákazníka
Nastavenie čistiaceho cyklu pomocou programovateľného PLC Siemens s farebnou dotykovou obrazovkou
PLC sleduje dojazdy trubíc do koncovej polohy, dostatočný tlak vzduchu, umožňuje manuálny krokový posun trubíc (napr. kvôli servisu), štatistiky – (počet čistiacich cyklov, počet porúch presunu trubíc, počet porúch tlaku vzduchu,…)
Minimálne straty čistiaceho materiálu, minimálne nároky na spotrebu el. energie a média
Variabilita možnosti pripojenia na dialkovú správu (GSM modul) a riadenie aparátu z centrálneho riadiaceho systému zákazníka
Jednoduché pripojenie k potrubnému systému pomocou príruby či prechodky
Možnosť prevedenia zariadenia aj pre výbušné prostredie ATEX
Vlastné servisné oddelenie

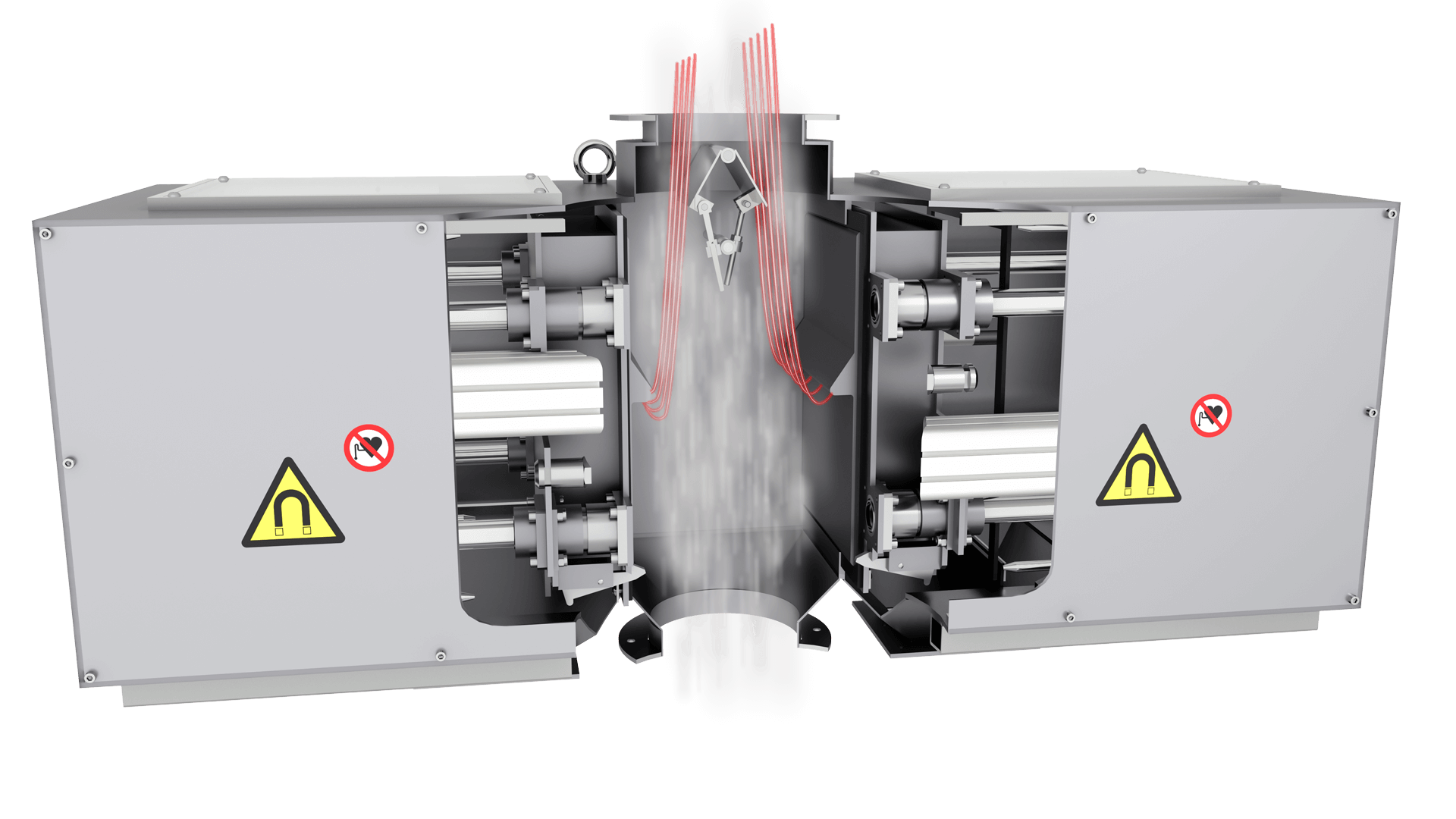

Systém separácie

Materiál prepadává cez dvojitý systém dômyselného labyrintu magnetických tyčí s veľmi silnými magnetmi, kedy horná rada magnetov obsahuje o jednu magnetickú tyč menej než spodná rada magnetov, ktorá je inštalovaná v medzerách hornej rady. V prípade požiadavky zákazníka môžeme vyrobiť magnetický separátor aj s viacerými radami magnetov.

Informácie o bezpečnosti a kvalite separátorov

Dbáme na vysokú kvalitu magnetických separátorov

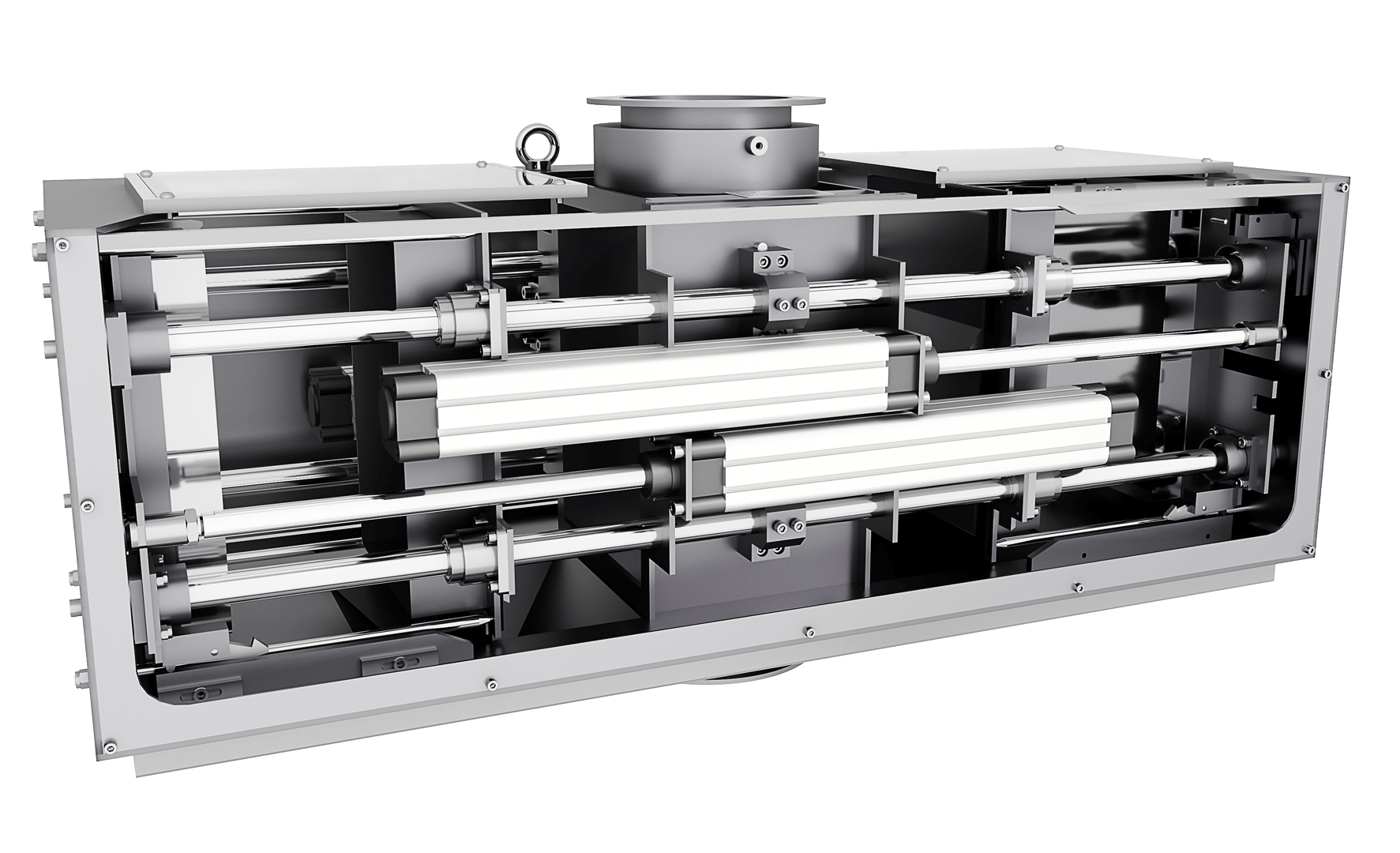

Systém automatického čistenia

Materiál sa sype do bočnej časti magnetického separátoru. Podľa nastaveného časového intervalu na PLC prebehne automatický presun magnetických trubíc do strany k výsypke, kde dôjde k samotnému procesu odmagnetovania a zachytené kovy odpadnú (viď animácia nižšie). Elektronickým sledovaním okrem prejazdu magnetických trubíc tiež kontrolujeme, či všetky trubice prešli do východiskovej pozície separácie, v prípade nepresunutia trubíc sa rozsvieti červený maják a systém vyhlási poruchu.

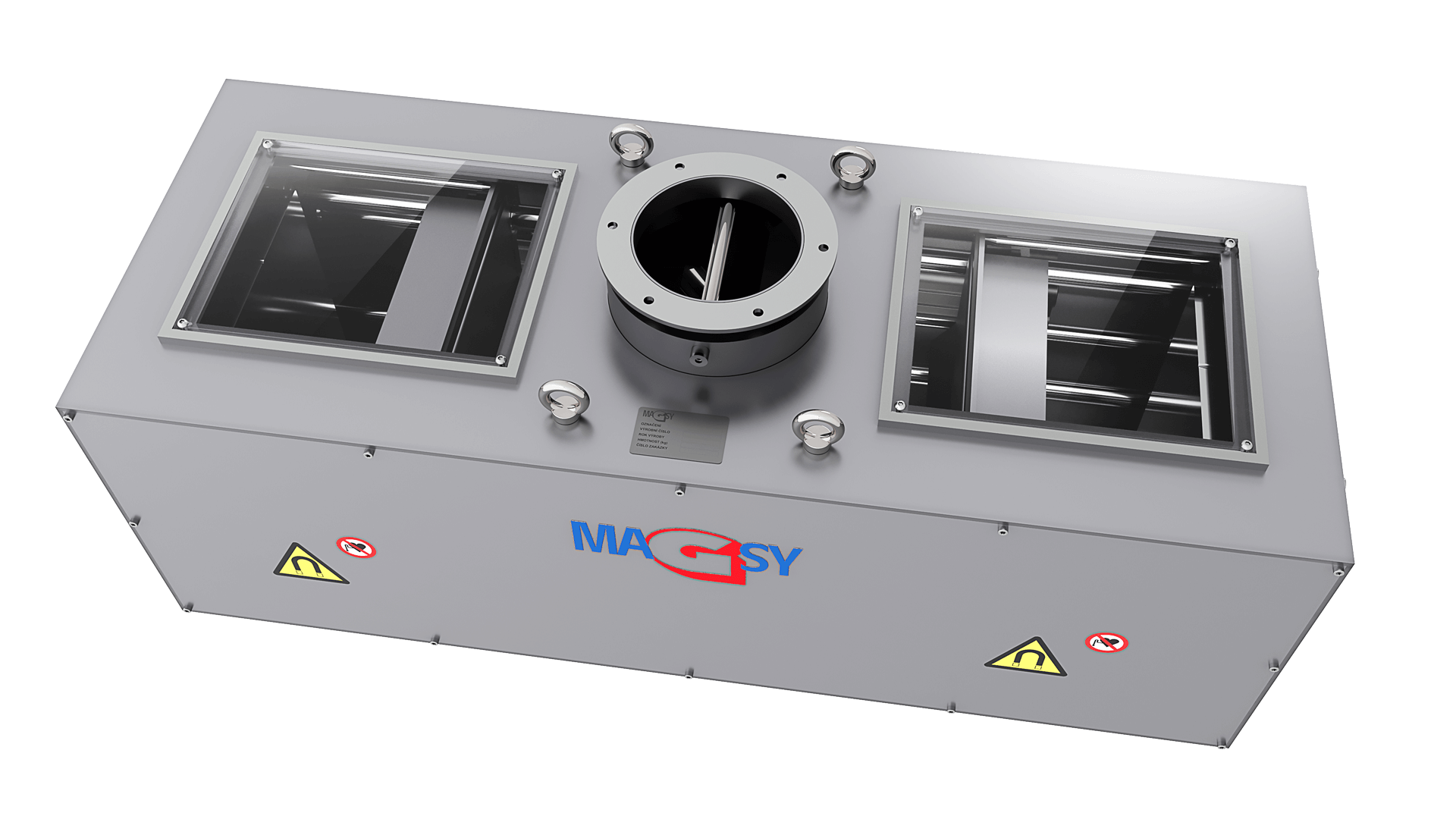

Pre vizuálnu kontrolu funkčnosti slúžia dva transparentné kontrolné otvory na separátore.

Požiadavky na pripojenie

elektro zapojenie 230 V
stlačený vzduch (6 barov je vyžadované konštantne) – dodávka tlakového vzduchu musí byť trvalá – permanentné (pre tento typ magnetického separátoru je potrebné počítať pri jednom čistiacom cykle s tlakovou stratou cca 1,5 barov). Pri nedostatočnej dodávke vzduchu (pod 4 barov) nebude magnetický separátor plniť svoji funkciu automatického čistenia a dôjde k jeho odstaveniu. Maximálny pracovný tlak vzduchu nesmie prekročiť 7 barov!

Nedoporučujeme inštalovať magnetický separátor pod váhu (dochádza k nekontinuálnemu sypaniu materiálu a tým môže dôjsť k odstaveniu magnetického separátoru – trubice sa zahltia).

Materiál, ktorý dopadává do priestoru magnetického separátoru (na magnetické trubice) musí dopadávať rovnomerne na celú plochu vstupného otvoru – nesmie dochádzať k tomu, že sa bude materiál sypať iba do jednej zo strán, čím by mohlo dôjsť k zahlteniu a k odstaveniu funkcie magnetického separátoru.

Zhrnutie dôležitých bodov pre správnu funkciu separátoru

materiál musí byť dokonale suchý
bez hrudiek
musí byť zabezpečené kontinuálne sypanie materiálu
materiál sa musí do priestoru magnetického separátoru sypať rovnomerne rozložený po celej jeho funkčnej ploche

Dialková správa

možnosť dialkovej správy separátorov s automatickým čistením – vyvinuté firmou MAGSY
prístup odkialkoľvek cez webové rozhranie – zabezpečené jedinečným prístupovým heslom
do budúcna možnosť dialkovo meniť jednotlivé parametre (napr. dĺžku intervalu čistenia)
online štatistiky počtu čistiacich cyklov, tlaku vzduchu atď.
sledovanie servisního intervalu a opotrebeniu spotrebných dielov
všetky tieto činnosti môžete vykonávať sami – alebo ich pre vás môže vykonávať MAGSY formou outsourcingu
každú minútu sa odosiela stav separátoru
žiadna práce naviac pre zákazníka (mobilná sieť…)
web stránka: stav separátoru + štatistiky
e-maily pri poruche alebo nedostupnosti
pravidelné e-maily (týždenné reporty)
vzdialená správa separátoru

Kompletné zariadenie obsahuje:

Magnetický separátor s automatickým čistením
FESTO pneumatické komponenty
PLC Siemens (nastavenie intervalu čistenia 1 min-90 min, možnosť manuálneho režimu, test čistenia, štatistiky) – dá sa dodať aj bez riadiaceho PLC systému (zákazník si môže napojiť magnetický separátor pomocou dodaného jazykového kódu do svojho PLC)
Rittal rozvádzač
Pripojenie medzi PLC a magnetickým separátorom pomocou konektoru (možnosť jednoduchého odpojenia)
Externé ovládanie pomocou bezpotencionálnych kontaktov (možnosť pripojenia zariadenia na centrálny pult zákazníka pomocou konektoru – štart / stop / test / resetovanie porúch – aktuálny stav separátoru) – pre možnosť kompletného obrazu stavu zariadenia a nastavenie v centrálnom systéme zákazníka sa dá dodať separátor so systémom Profinet
Elektro a vzduchový rozvádzač štandardne montovaný na stenu (možno dodať na stojane)
Dĺžka vzduchových a tienených komunikačných elektro káblov 3 m
Zákaznícka servisná telefonická podpora 24/7

Typ magnetov, magnetické vlastnosti

Veľmi silné neodymové magnety NdFeB na bázi vzácnych zemín, priemer magnetických tyčí 33 mm, výber magnetických vlastností zo 6 stupňov
