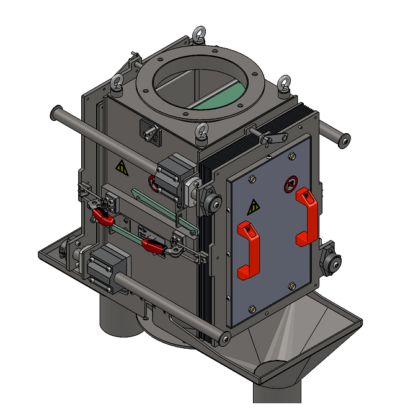

Doskový magnetický separátor

Podmienkou inštalácie tohoto separátoru je prerušenie toku materiálu v okamžiku jeho čistenia.

Magnetický doskový separátor je určený pre separácui zo sypkých materiálov dopravovaných gravitačne v potrubí a je teda nutné ho inštalovať vo zvislej, prípadne šikmej polohe, vždy však tak, aby separovaný materiál potrubím dobre prepadával.

Priemyslové odvetvia použitia MSP

Magnetická lucerna nájde svoje uplatnenie vo väčšine prevádzok, kde je potrubím gravitačne prepravovaný materiál. Veľkou výhodou tohoto typu separátoru je, že umožňuje separovať magnetické kovy aj zo zle priepustných, klenbu tvoriacich aj abrazívnych produktov.

Odvetvia použitia

• potravinársky priemysel
• výroba stavebných hmôt
• a ďalšie odvetvia, kde je spracovávaný suchý, aj zle sypný materiál

Magnetický doskový separátor môže byť osadený feritovými aj veľmi silnými neodymovými magnetmi.

Oblasti použitia v priemyslových prevádzkach

• Separácia na ochranu technológie v prevádzke

  V prípade, že je separátor inštalovaný za účelom ochrany výrobnej technológie, tak je obvykle osadený feritovými magnetmi. Takto vybavený separátor umožňuje separovať skôr väčšie kovové nečistoty tak, aby bolo znížené riziko poškodenia následnej výrobnej technológie. Aj pre toto využitie je možné separátor osadiť aj veľmi silnými neodymovými magnetmi. Vždy záleží na konkrétnej situácii.

• Separácia na čistotu produktu

  Vždy záleží na cieli magnetickej separácie. Je možné použiť separátor s feritovými aj veľmi silnými neodymovými magnetmi. Doskový separátor je vhodné umiestiť nielen do konečnej fáze výrobného procesu do finálnej výstupnej separácie, ale tiež do predchádzajúcich fáz výroby tak, aby došlo k postupnému zachyteniu maximálneho množstva feromagnetických nečistôt v rôznych stupňoch výroby.

Konštrukcia a funkcia magnetickej lucerny MSP

Pre aplikácie, kde je vyžadovaná vysoká kvalita separácie, alebo je vyšší výskyt feromagnetických nečistôt, MAGSY vyvinulo doskový separátor so siedmymi magnetickými obvodmi!

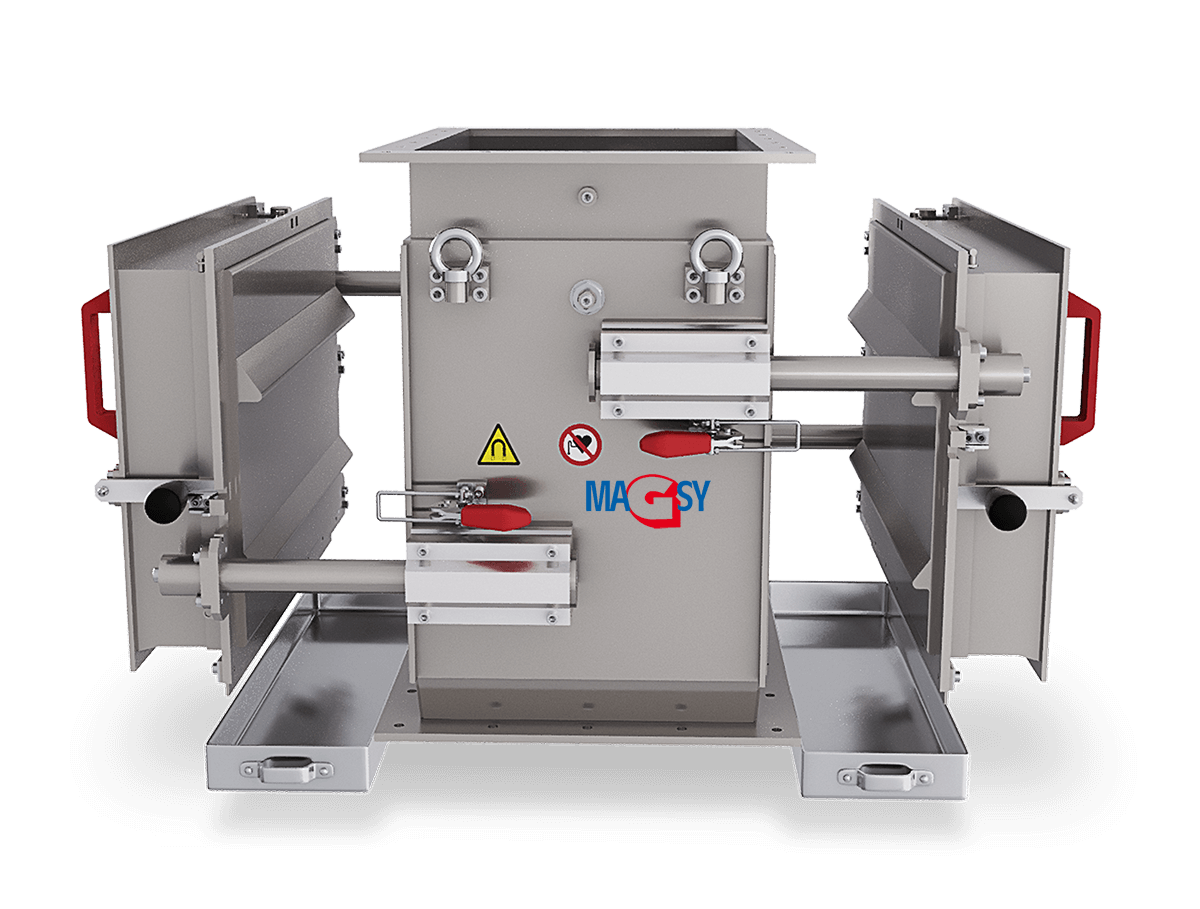

K zachyteniu nečistôt dochádza priamo na magnetických dvierkach, na ktorých sú kovy držané. Dvierka sú vybavené ochrannou strieškou („nosom“). Tento nos je na dvierkach v mieste, kde je konstrukčně najvyššia odtrhová sila magnetu. Zachytený kov je tu držaný najväčšou možnou silou tak, aby nedošlo k jeho strhnutiu späť do toku materiálu. Naviac týmto „nosom“ je zachytený kov aj mechanicky chránený, aby nedošlo k vyššie zmienenému strhnutiu kovov do materiálu.

Magnetická lucerna je vybavená nastaviteľnou strieškou umiestnenou uprostred prierezu potrubia. Táto strieška smeruje separovaný materiál na obe magnetické dvierka a zvyšuje tak kvalitu magnetickej separácie. Rozhrňovacia strieška je ľahko nastaviteľná (možnosť nastavenia uhlu striešky). V prípade, že je separovaný materiál, ktorý neumožňuje použitie tejto striešky (dochádzalo by tu k upchávaniu separátoru), je možné ju rýchlo demontovať.

Doskový separátor pre abrazívne materiály

Tento typ magnetického odlučovača je možné použiť aj pre separáciu z abrazívnych materiálov. V týchto prípadoch vykonávame vyvložkovanie všetkých plôch, ktoré sú v styku s materiálom, odolným protiabrazívnym polyuretánom.

MAGSY disponuje znalosťami a dlhodobými skúsenosťami v zostavovaní magnetických obvodov doskových separátorov, v závislosti na separovanom médiu, jeho vlastnostiach a na cieli separácie.

Magnetické dvere MDV

Veľkostné modely a riešenia separátoru

MSP-Classic je vyrábaný buď pre pripojenie do kruhového, alebo hranatého potrubia.

MSP – Classic štandardne vyrábané modely, veľkosti

• Pre kruhové potrubie priemerov: 100; 150; 200; 250; 300 mm
• Pre hranaté potrubie rozmerov: 100×100; 150×150; 200×200; 250×250; 300×300 mm

V prípade potreby (atypické pripojovacie rozmery, väčšie než uvedené štandardné rozmery, nedostatočná stavebná výška) je MAGSY pripravená vyrobiť MSP Classic v upravených rozmeroch podľa dispozície, na zákazku.

Magnetický separátor pre inštaláciu do potrubia DN 200 s feritovými magnetmi (MSP 200 F – Classic) držíme skladom a je obratom k dodaniu!

Hlavnou prednosťou separátoru MSP – Classic:

• Separácia zo zle priestupných materiálov so sklonom ku klembovaniu
• Separácia z abrazívnych materiálov
• Možnosť osadiť feritovými i veľmi silnými neodymovými NdFeB magnetmi pre dosiahnutie maximálnej úrovne magnetickej separácie
• Magnetické pole so štyrmi alebo so siedmymi magnetickými obvodmi
• Umožňuje separovať aj väčšie feromagnetické nečistoty (šróby, klince,…)
• Nastaviteľná rozhrňovacia strieška (v prípade potreby jedoducho vytiahnuteľná)
• Kladený dôraz na vysokú bezpečnosť práce – magnety sú napevno spojené s telom separátoru
• Magnety v dvierkach sú kryté nerezovým plechom – magnety nie sú v priamom kontakte so separovaným materiálom
• Bočné steny separátoru sú osadené transparentným (priehľadným) okienkom, čo umožňuje ľahkú kontrolu množstva zachytených nečistôt
• Dvierka sú osadené „nosom“, ktorý chránia zachytené kovy pred strhnutím späť do separovaného materiálu
• Vysoká úroveň strojárenského spracovania – najlepšie použité materiály, vysoká presnosť strojného opracovania, odolnosť, trvanlivosť, montážna pripravenosť

Základná technická špecifikácia MSP-Classicv

Magnetické vybavenie

• Feritové alebo veľmi silné NdFeB magnety

Teplotná odolnosť magnetického materiálu

• štandardne: do 80 ˚C
• opčne : až do 150 ˚C

Magnetický výkon

• feritové magnety: 2000 – 2500 G
• neodymové NdFeB magnety: 6000 – 7000 G

Čištenie separátoru

• čistenie separátoru sa vykonáva pri zastavenom toku materiálu
• po otvorení dvierok sa kovy manuálne odstránia

Materiál

• štandardne: nerezová oceľ 1.4301 / AISI 304.
• opčne:  nerezová oceľ 1.4404 / AISI 316L (pre kyslé pH)

Materiál tesnenia dvierok

• štandardne: gumové tesnenia v kvalite podľa úlohy separácie a prevádzkových podmienok
• opčne:  potravinárske tesnenie v konformite do potravinárskeho priemyslu

Všetky materiály sú certifikované v kvalite podľa noriem EU.

Povrchové úpravy

• strojne tryskaním – pre potravinársky priemysel sú zákutia a zvary vnútri skrine opracované podľa požiadaviek potravinárskych noriem (v opcii).
• opčne možno dodať aj v leštenom prevedení

Pripojovacie prvky

• štandardne prírubou podľa príslušného rozmeru potrubia
• alebo voliteľne JACOB sponou podľa príslušného rozmeru potrubia

Protipríruby sú súčasťou výrobku.  Iné pripojovacie prvky (napr. „hladká trubka“) ako neštandardné prevedenie je možné v opcii.

Strojárenské spracovanie

Akékoľvek strojárenské opracovanie je vykonávané na strojoch vlastnej výrobnej základne a vlastnej strojárenskej technológie MAGSY CZ.

Zvary dielcov

Vykonané podľa požiadaviek platných technologických noriem pre zváranie nerezových materiálov. Náročnou výstupnou kontrolou zvarov je zaručená vysoká výstupná kvalita.
